CONTROLEUR BATTERIE (Studer BSP-500) shunt 500A 50mV

Contrôleur de batterie pour le suivi des batteries au plomb avec les onduleurs-chargeurs Studer Xtender, utilisant un bus de communication dédié et un shunt résistif pour un calcul précis de l'état de charge.

Caractéristiques électriques :

• plage de tension d'alimentation 7–85 V DC
• courant d'alimentation 9 mA @ 12 V / 5 mA @ 24 V / 3 mA @ 48 V
• entrée de mesure du shunt 195 mV
• courant efficace continu 500 A
• courant de crête maximal mesurable 1950 A
• capacité batterie prise en charge 20–20 000 Ah
• précision de mesure de la tension 0,3 %
• précision de mesure du courant 0,5 %

Matériau : boîtier en plastique avec capteur de température intégré, shunt résistif fourni pour la mesure du courant.

Protection : IP20, conforme RoHS, conformité avec LVD 2014/35/EU et EMC 2014/30/EU.

Température de fonctionnement : −20 °C à +55 °C

Thermosensibilité : installation en intérieur uniquement, éviter la condensation et l'exposition aux acides.

Dimensions : 110,5 × 75 × 26 mm.

Poids : 0,9 kg.

Comprend :

• 1 × module BSP-500
• 1 × shunt 500 A / 50 mV
• 1 × câble de communication pour bus Xtender
• 1 × plaque de fixation ou kit de montage adhésif
• 1 × documentation de démarrage rapide

Par pièce.

Compatible avec les onduleurs-chargeurs Studer Xtender via le bus de communication Xtender
Nécessite la télécommande RCC-02/03 pour la configuration et la surveillance

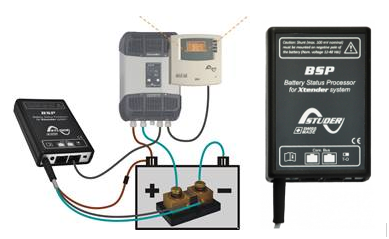

Se connecte en série avec le pôle négatif de la batterie à travers le shunt fourni de 500 A / 50 mV
Conçu pour des bancs de batteries au plomb de 12 V, 24 V et 48 V avec une capacité de 20 Ah à 20 000 Ah

Mesure et traite les paramètres de la batterie incluant la tension, le courant (via shunt), la température, l'état de charge, l'autonomie restante et les compteurs d'ampères-heures
Optimise l'utilisation des batteries au plomb en transmettant en temps réel l'état de charge et le statut de la batterie aux onduleurs-chargeurs Xtender, permettant un fonctionnement adaptatif du système
Prend en charge des configurations avancées telles que l'exposant de Peukert, le facteur d'efficacité de charge, la synchronisation de fin de charge et la correction de température

Limitations :uniquement adapté aux batteries au plomb (les autres technologies doivent être paramétrées comme simple compteur), IP20 usage intérieur uniquement, courant continu maximal ±500 A, courant de crête maximal mesurable ±1950 A.

Durabilité :conception robuste pour une intégration à long terme dans les systèmes Studer.

Conditions de stockage : conserver dans un environnement sec et non condensant, protégé des chocs mécaniques, du gel, de l'humidité et de la poussière
