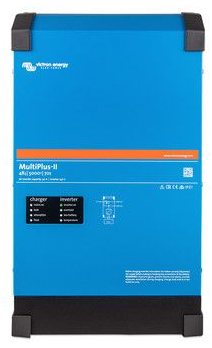

CHARGEUR/CONVERT. (Victron Multiplus II) 48/230V 110A 8kVA

Le Victron MultiPlus-II 48/8000 est un onduleur-chargeur multifonctionnel délivrant 8 kVA (6,4 kW) en puissance continue.
Il combine un onduleur à onde sinusoïdale pure, un chargeur de batterie avancé et un commutateur de transfert AC haute vitesse dans un seul boîtier compact.
Conçu pour des applications connectées au réseau ou hors réseau, il bascule automatiquement entre les modes chargeur et onduleur afin d'assurer une alimentation électrique ininterrompue.
Les fonctions PowerAssist et PowerControl empêchent toute surcharge de la source AC (générateur ou réseau) et fournissent une assistance temporaire depuis les batteries lors des pics de consommation.

Fonctionalites :

• onde sinusoïdale pure en sortie

• charge adaptative à trois étapes (bulk, absorption et float)

• fonction PowerAssist : prévention des surcharges et assistance en puissance avec énergie issue des batteries

• fonctionnement type UPS configurable (commutation rapide < 20 ms)

• puissance quasi illimitée grâce au fonctionnement en parallèle de plusieurs unités MultiPlus

• possibilité de configuration en triphasé avec trois unités MultiPlus

• surveillance et commande à distance via le portail VRM de Victron

• contrôle anti-îlotage configurable selon les normes locales

ONDULEUR :

• tension d'entrée DC : 48 V DC

• puissance de sortie continue à 25 °C : 8 KV

• puissance de crête : 15 KW

• tension de sortie AC nominale : 230 V ± 2 %

• fréquence de sortie : 50 Hz ± 0,1 % (60 Hz réglable)

• courant de sortie AC continu : 29 A

• rendement maximal : 95 %

• consommation à vide : 29 W / en mode AES : 19 W / en mode recherche : 3 W

CHARGEUR :

• plage de tension d'entrée AC : 230 V ± 10 %

• fréquence d'entrée AC : 45 – 65 Hz

• courant d'entrée AC maximal (en charge) : 27 A

• courant de charge maximal : 110 A

• tensions de charge : Absorption 57,6 V | Float 55,2 V | Stockage 52,8 V

• types de batteries compatibles : plomb-acide / lithium / autres (configurable)

• sonde de température batterie : incluse

GÉNÉRAL :

• entrée : AC

• commutateur de transfert : 100 A

• courant d'entrée AC maximal : 100 A

• courant de décharge batterie maximal : 188 A

• relais programmable et sortie auxiliaire : configurables

• ports de communication : VE.Bus, deux ports polyvalents, entrée marche/arrêt à distance

• refroidissement : assisté par ventilateur, régulé en température

• connecteurs :

  • DC : bornes à vis M8 pour connexion batterie

  • AC : bornes à vis pour câble jusqu'à 13 mm² (6 AWG)

• fonctions de protection :

  • court-circuit en sortie

  • surcharge

  • tension batterie trop haute

  • tension batterie trop basse

  • température excessive

  • 230 V AC sur la sortie onduleur

  • ondulation de tension d'entrée trop élevée

• boîtier : acier, couleur bleue RAL 5012

• indice de protection : IP 21

• installation : intérieure, murale

• plage de température de fonctionnement : −20 °C à +65 °C

• humidité (sans condensation) : 95 % max.

• altitude maximale : 2000 m

Lire le manuel avant l'installation et l'utilisation. Une documentation complémentaire, incluant les guides de dimensionnement du système de secours et de configuration, est disponible sur votre base de connaissances logistique.

Le MultiPlus-II peut être utilisé aussi bien dans des systèmes hors réseau qu'interconnectés au réseau.
Il prend en charge le fonctionnement en couplage AC avec des onduleurs connectés au réseau.Cependant, il n'est pas conçu pour les installations destinées à injecter de l'énergie dans le réseau public.

Seul du personnel qualifié doit installer et utiliser l'appareil.
Lisez attentivement les sections relatives à la sécurité et à l'installation avant toute utilisation.

Vérifiez les câblages DC et AC avant la mise sous tension.
Assurez-vous que les fusibles, disjoncteurs et la mise à la terre sont correctement installés.

Placez le sélecteur avant sur ON pour un fonctionnement normal, ou sur Charger only lorsque seule la fonction de charge est requise, sans inversion.

En cas de défaillance de l'entrée AC, l'appareil bascule automatiquement en mode onduleur avec une interruption minimale (<20 ms).

La configuration et la supervision peuvent être effectuées via l'interface VE.Bus à l'aide de VictronConnect, VE.Configure ou d'un appareil GX.
Un adaptateur MK3-USB est nécessaire pour la connexion à un ordinateur.
Lorsqu'il est relié à un contrôleur GX, l'appareil peut accéder à Internet et au VRM Portal pour la supervision et la maintenance à distance.

En cas de défaut (surcharge, température ou tension anormale), l'appareil s'arrête et indique le défaut par un code LED.
Identifiez et corrigez la cause avant de redémarrer.

Effectuez une inspection annuelle : resserrez les bornes, vérifiez la ventilation et nettoyez la poussière.
Évitez toute exposition à l'humidité ou à des sources de chaleur.

Ne jamais ouvrir le boîtier. Aucune pièce interne n'est réparable par l'utilisateur.
Contactez un service agréé en cas de besoin de réparation.
